凸輪間歇分割器常用運動型式

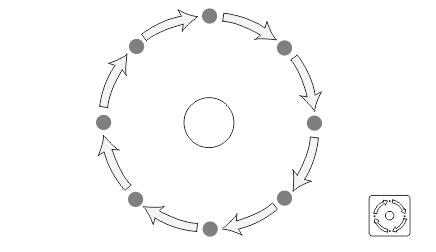

• 按照下列方式：停頓、轉位、停頓、轉位，轉位分度器作間歇性分度回轉運動。
• 通常輸入軸轉一周，輸出軸完成一個工位，即1個停頓+1個轉位。
• 轉位分度器使用于輸出軸為轉盤式驅動的自動機械裝置。
• 轉位分度器也可用于輸送串聯的自動機械裝置，如鏈輪或皮帶輪。

二、擺動驅動器

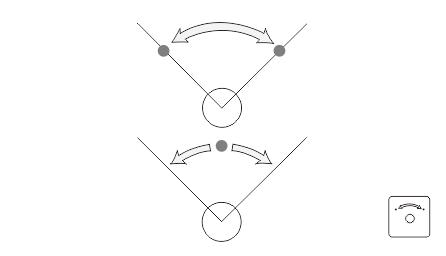

• 擺動驅動器就是由輸入軸作連續和一致的回轉，而輸出軸作往返式擺動運動的驅動裝置。
• 當轉位分度器正處于轉位或停頓位置時，相對應的擺動驅動器也正好處于擺動或上下的位置，這樣可實現同步，以完成一整套動作。
• 擺動驅動器可用于搬運工件。輸出軸作回旋和上下運動的同時，裝在輸出軸上的擺臂完成搬移所需的舉起、移動和放下的動作。

三、連續驅動器

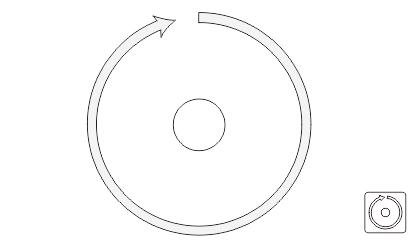

• 連續驅動器可視為運轉最平穩的減速機。特別適用于對轉動要求平滑、輸出扭矩高且不發生任何驅動損失或無效行程的機械裝置。
• 連續驅動器可用于要求多相轉位、自由轉位或確定最終點的驅動裝置上。

四、升降搖擺驅動器

• 本運動是基于擺動驅動器在平面上進行擺動的原理，進一步添加了輸出軸上下之間的運動。
• 停頓—提升—擺動—下降—停頓，周而復始地在空間環境中提供客戶所需要的動作節拍。

五、升降搖擺驅動器

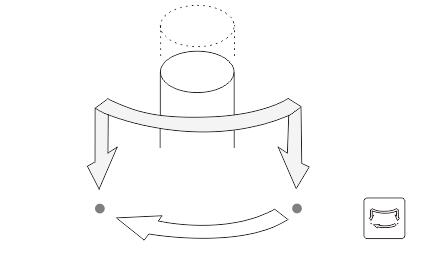

• 本運動亦是在空間環境中的立體運動，比之上一個動作，其不再按照原運動軌跡原路返回，而是直接在低位返回，這樣的動作在實際空間條件的允許下可以提高相應的工作效率。

六、升降轉位分度器

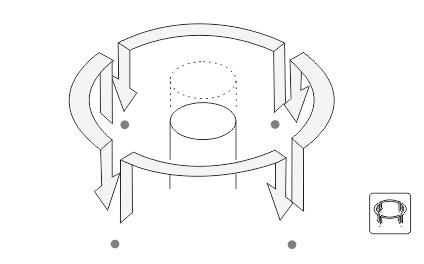

• 本運動是基于轉位分度器在平面上進行轉位分度的原理，在空間上增加了一個上下的升降運動。
• 此運動多應用于相對速度較高的設備中。
